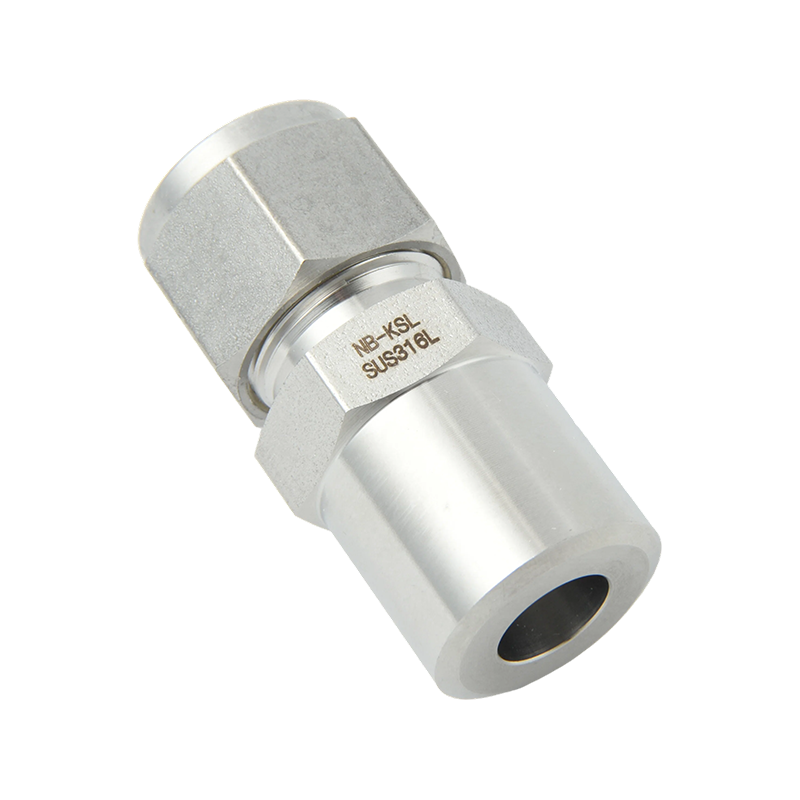

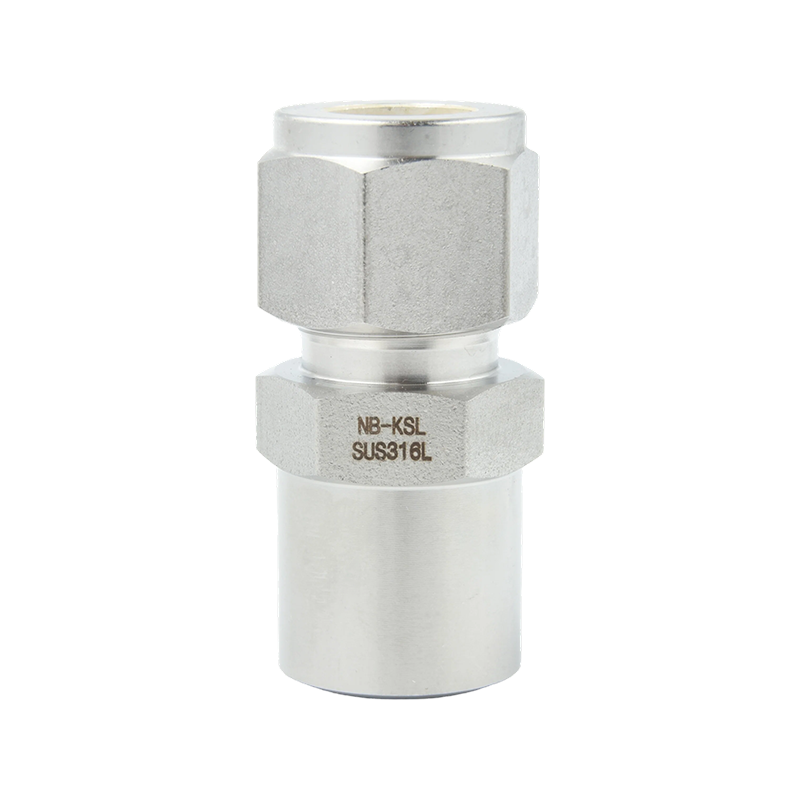

Encaixe de compressão de aço inoxidável 316L para junta de solda de topo de tubo TUBO

Name: Encaixe de compressão de aço inoxidável 316L para junta de solda de topo de tubo TUBO
Rating: 5 (99 reviews)

Este produto é feito de aço inoxidável 316L, um aço inoxidável austenítico de baixo carbono (≤0,03% C). O baixo teor de carbono do 316L reduz significativamente o risco de corrosão intergranular após a soldagem, tornando esta conexão adequada para processos químicos agressivos e sistemas de transporte de fluidos de alta pureza. A extremidade do acessório de compressão consiste em três partes principais: um anel de pressão que comprime o tubo através das roscas para formar uma vedação hermética de metal com metal; uma porca que aperta o anel de pressão através de roscas para fixar o tubo à conexão; e um design interno com uma superfície cônica de transição ou furo escalonado para garantir que o anel de pressão comprima totalmente o tubo para formar uma vedação quando a porca é apertada, ao mesmo tempo que dispersa a tensão e evita a deformação do tubo.

Fale Conosco

ANTERIOR：Nenhum produto anterior PRÓXIMO：Tipo de encaixe de compressão de aço inoxidável 316L TUBO cotovelo de soldagem de topo

Descrição
Fale Conosco

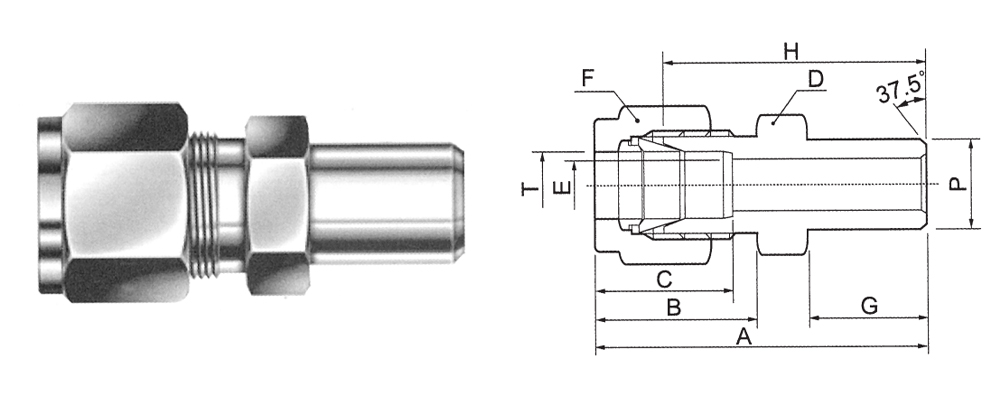

CONECTOR DE SOLDA DE TUBO MACHO

Conecta tubo fracionário ao tubo

T TUBO OD	TUBO MACHO SIZI P OD milímetros	NÚMERO DE CATÁLOGO	A	B	C	D	E	F	G	H
1/8	10.29	ODBW-01-1P	31.4	16.5	14	12	2.4	12	9.7	23.9
1/4	10.29	ODBW-02-1P	35.9	17.8	15.8	14	4.8	14	9.7	25.7
114	13.72	ODBW-02-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
3/8	10.29	ODBW-03-1P	36.6	19.6	19.6	17	5.1	17	9.7	29
3/8	13.72	ODBW-03-2P	40.1	19.6	19.6	17	7.1	17	14.2	32.5
3/8	17.15	ODBW-03-3P	40.1	19.6	19.6	19	7.1	17	14.2	32.5
3/8	21.35	ODBW-03-4P	46.5	19.6	19.6	22	7.1	17	19	38.9
1/2	13.72	ODBW-04-2P	43.5	22.2	23.4	22	7.1	22	14.2	33.3
1/2	17.15	ODBW-04-3P	43.5	22.2	23.4	22	9.5	22	14.2	33.3
1/2	21.35	ODBW-04-4P	49.1	22.2	23.4	22	10.4	22	19	38.9
1/2	26.67	ODBW-04-6P	50.5	22.2	23.4	27	10.4	22	19	40.4
3/4	21.35	ODBW-06-4P	50.7	22.4	24.4	27	10.4	30	19	40.3
3/4	26.67	ODBW-06-6P	50.7	22.4	24.4	27	15.7	30	19	40.3
1"	33.4	ODBW-08-8P	62.7	27	31.7	35	22.4	38	23.9	50

Conecta tubo métrico ao tubo

T TUBO OD	TUBO MACHO SIZI P OD milímetros	NÚMERO DE CATÁLOGO	A	B	C	D	E	F	G	H
3	10.29	ODBW-3-1P	30.1	16	13.5	12	2.4	12	9.7	23.1
4	10.29	ODBW-4-1P	30.8	16.2	13.7	12	3	12	9.7	24.1
6	10.29	ODBW-6-1P	33.5	17.8	15.8	14	4.8	14	9.7	25.7
6	13.72	ODBW-6-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8	10.29	ODBW-8-1P	34.4	18.7	16.7	14	5.1	16	9.7	26.7
8	13.72	ODBW-8-2P	38.9	18.7	16.7	16	6.4	16	14.2	31.2
8	21.34	ODBW-8-4P	45	18.7	16.7	22	6.4	16	19	37.3
10	13.72	ODBW-10-2P	40.9	19.6	19.6	17	7.1	19	14.2	33.3
10	17.15	ODBW-10-3P	40.9	19.6	19.6	19	7.9	19	14.2	33.3
10	21.34	ODBW-10-4P	45.7	19.6	19.6	22	7.9	19	19	38.1
12	13.72	ODBW-12-2P	44.1	22.8	23.8	22	7.1	22	14.2	33.3
12	17.15	ODBW-12-3P	44.1	22.8	23.8	22	9.5	22	14.2	33.3
12	21.34	ODBW-12-4P	49.7	22.8	23.8	22	9.5	22	19	38.9
14	17.15	ODBW-14-3P	44.8	22.8	24.8	24	10.3	27	14.2	34
16	21.34	ODBW-16-4P	49.3	22.4	24.4	24	12.7	27	19	38.9
16	26.67	ODBW-16-6P	50.7	22.4	24.4	27	12.7	27	19	40.3
18	21.34	ODBW-18-4P	51.2	22.8	24.8	27	10.4	30	19	40.4
20	26.67	ODBW-20-6P	52.7	23.5	25.5	30	15.9	32	19	42.2

Todas as dimensões estão em milímetros, salvo indicação em contrário, apenas para referência sujeita a alterações.
