Conector de pagode com manga de cartão de aço inoxidável 316L

Página inicial / Produtos / Acessórios para tubos de aço inoxidável / Peças sobressalentes / Conector de pagode com manga de cartão de aço inoxidável 316L

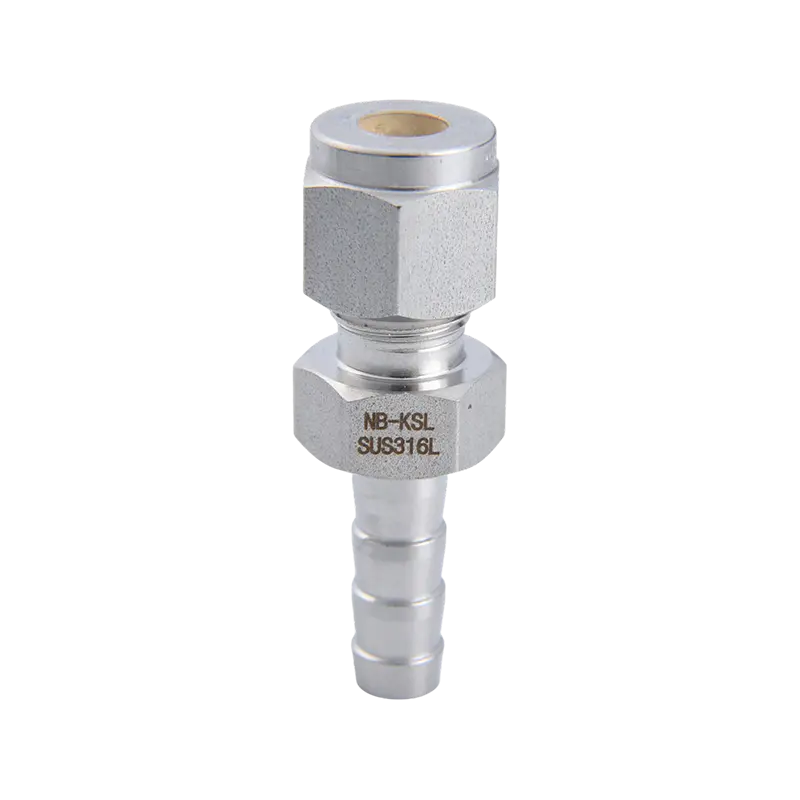

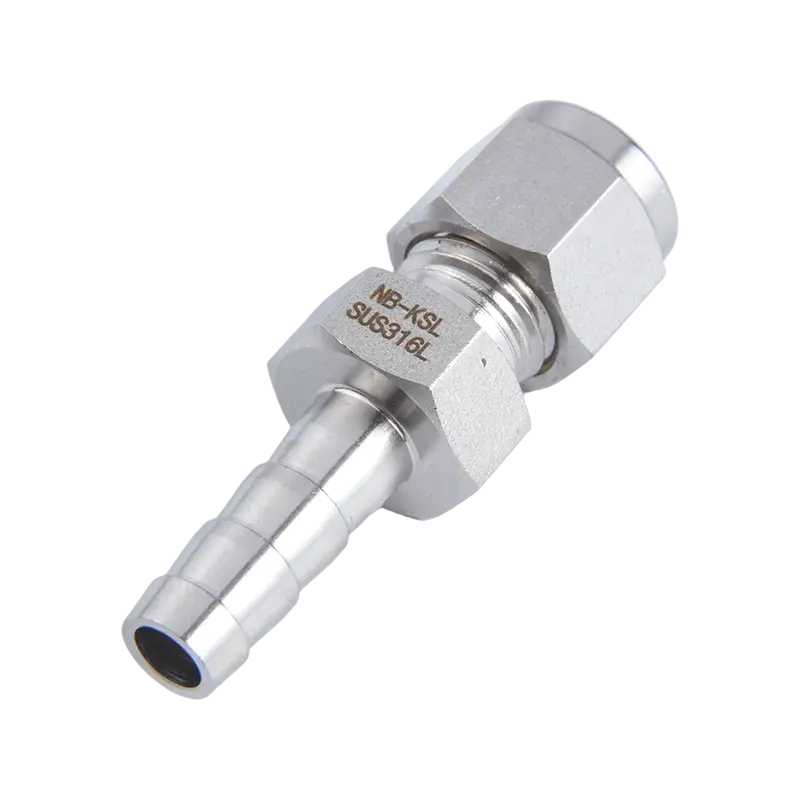

Conector de pagode com manga de cartão de aço inoxidável 316L

O conector pagode com manga de cartão de aço inoxidável 316L é um adaptador especializado para sistemas de tubulação de fluidos. Sua principal função é conseguir uma conexão eficiente e vedada entre tubos rígidos (como tubos de metal) e tubos flexíveis (como mangueiras de borracha ou plástico). O corpo do produto é feito de aço inoxidável austenítico 316L, combinando tecnologia de vedação rígida de encaixe por compressão com uma estrutura de fixação mecânica estilo pagode. Não requer soldagem ou alargamento; uma vedação permanente no tubo metálico é obtida simplesmente por aperto mecânico. Simultaneamente, a estrutura farpada permite a rápida montagem e desmontagem da mangueira flexível, tornando-a um componente chave em sistemas de tubulação de alta precisão, alta corrosão e alta limpeza. Esta extremidade é projetada para conectar mangueiras de diferentes materiais, com uma saliência anular escalonada na extremidade do conector, semelhante a um pagode. Essas farpas não são anéis simples, mas são projetadas com ângulos de entrada e saída específicos. As pontas das farpas são endurecidas ou contam com a dureza inerente do 316L para penetrar levemente na superfície interna da mangueira flexível.

  • Descrição
  • Fale Conosco

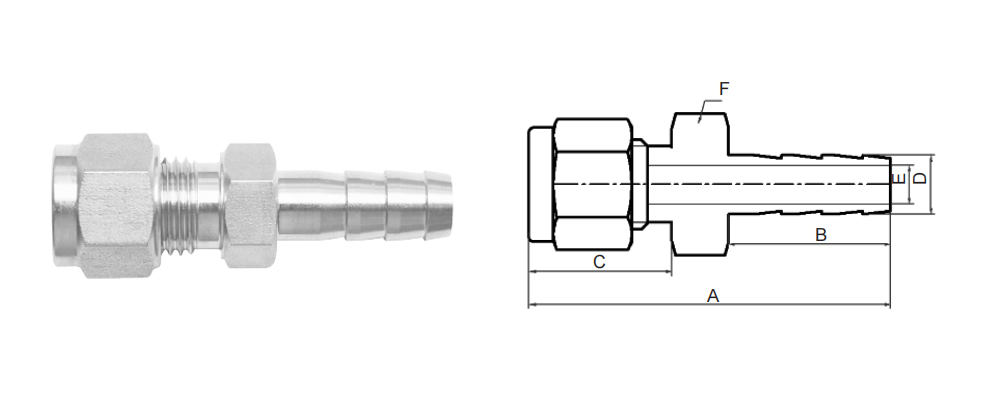

CONECTOR DE MANGUEIRA

Conecta tubo métrico ao tubo

CATÁLOGO
NÚMERO

T

A

B

C

E

D

F

1/4-6mm

PJOD-02-6

1/4

44.9

20.1

17.8

4.8

7.27

12

1/4-8mm

PJOD-02-8

1/4

46.8

22.1

17.8

6

9

12

3/8-6mm

PJOD-03-6

3/8

46.2

20.1

19.6

4.8

7.27

16

3/8-8 mm

PJOD-03-8

3/8

48.2

22.1

19.6

6

9

16

6mm-6mm

PJOD-6-6

6

44.9

20.1

17.8

4.8

7.27

12

8mm-8mm

PJOD-8-8

8

47.8

22.1

18.7

6

9

14

8mm-1/2

PJOD-8-04

8

49.5

23.8

18.7

6.4

15.12

17

12mm-1/2

PJOD-12-04

12

55.1

23.8

22.8

9.7

15.12

22
