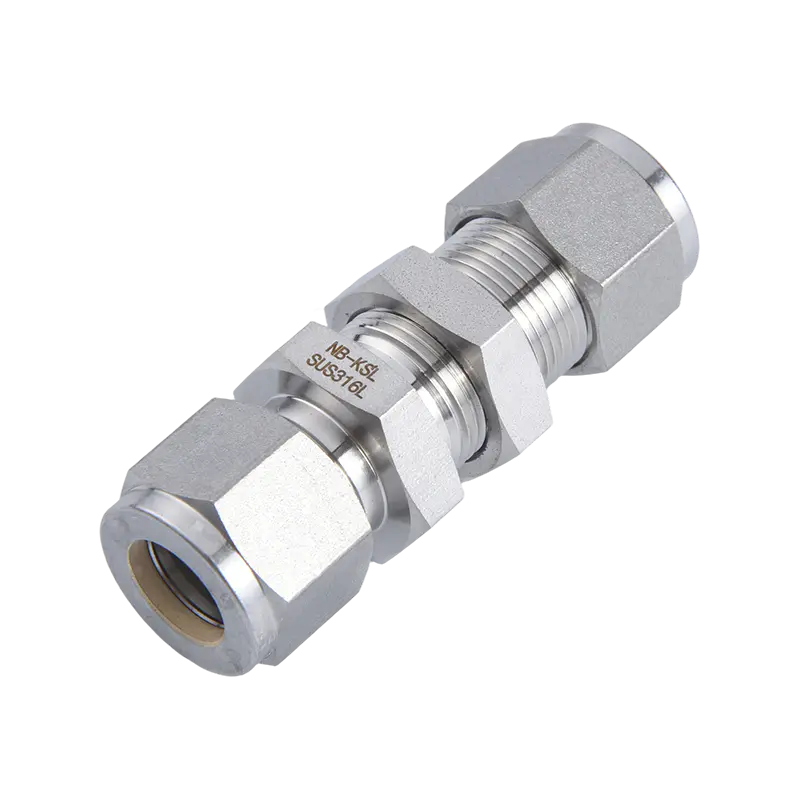

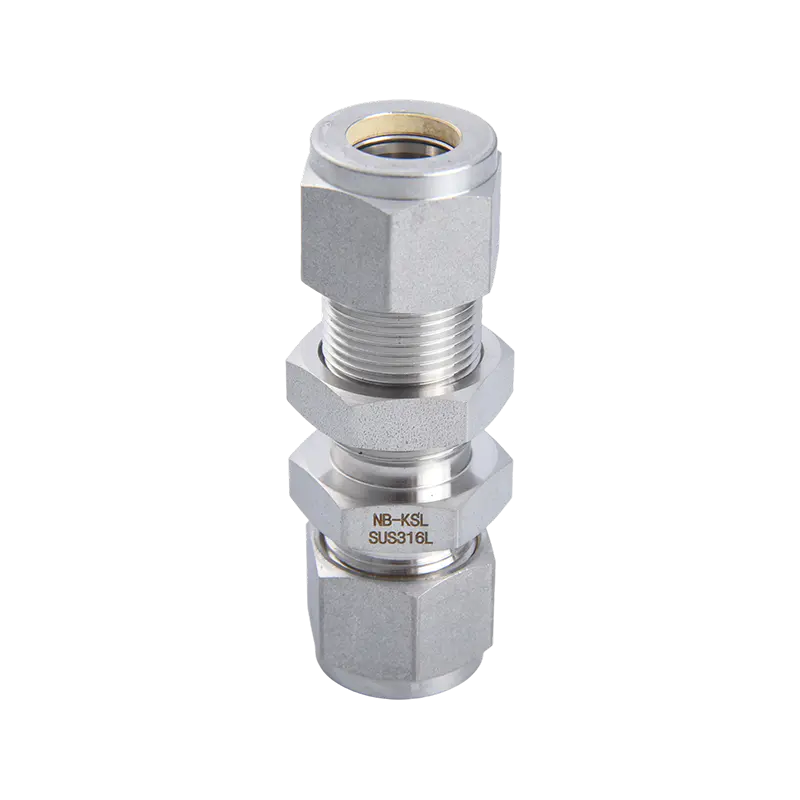

Conector reto de placa passante de encaixe de compressão de aço inoxidável 316L

Name: Conector reto de placa passante de encaixe de compressão de aço inoxidável 316L
Rating: 5 (99 reviews)

O conector reto de antepara de aço inoxidável 316L é um componente crítico projetado para facilitar conexões “isoladas”, permitindo que linhas de fluido passem com segurança através de painéis, paredes de gabinetes ou anteparas.

1. Fixação e vedação superior do painel
Estabilidade mecânica: Equipado com uma porca de anteparo especializada para serviços pesados, o conector pode ser firmemente travado no painel ou na parede do gabinete. Isso garante que a tubulação permaneça estacionária e segura, mesmo sob vibração intensa.
Proteção de Isolamento: Permite que linhas de fluido atravessem com segurança diferentes zonas de pressão, áreas perigosas ou invólucros de proteção, mantendo a integridade física da partição.

2. Excepcional resistência às intempéries do material 316L
Resistência à corrosão intergranular: Comparado ao padrão 316, o teor ultrabaixo de carbono do 316L oferece resistência superior à corrosão, especialmente após exposição a altas temperaturas ou soldagem.
Adaptabilidade ambiental extrema: Seja na névoa salina de uma plataforma offshore ou nos gases ácidos de uma fábrica de produtos químicos finos, ele oferece uma vida útil excepcionalmente longa.

3. Conexão de ponteira dupla hermética de alta pressão
Vedação metal-metal: Seguindo o design clássico de ponteira dupla, fornece desempenho de vedação confiável em ambos os lados do painel. Normalmente é classificado para pressões de até 6.000 psi.
Resiliência ao pulso de pressão: A estrutura é projetada com precisão para absorver picos de pressão do sistema e choques de fluidos, garantindo que a interface permaneça livre de vazamentos.

4. Versatilidade e facilidade de instalação
Design de rosca estendida: A seção do anteparo apresenta um comprimento de rosca alongado para acomodar diversas espessuras de painel, incluindo placas de aço inoxidável, painéis de plástico ou paredes de gabinetes elétricos.
Não é necessária soldagem: Como é uma conexão puramente mecânica, a instalação requer apenas uma chave inglesa. Elimina a necessidade de “trabalho a quente”, tornando-o ideal para zonas à prova de explosão ou modernização no local.

5. Excelente limpeza interna
Trajeto de fluxo suave: O furo interno consistente minimiza a queda de pressão à medida que o fluido passa pelo painel. Para indústrias de semicondutores ou instrumentos analíticos, os graus EP (Eletropolimento) estão disponíveis para evitar contaminação cruzada.

Fale Conosco

ANTERIOR：Conector de quatro vias com encaixe de compressão em aço inoxidável 316L PRÓXIMO：Nenhum produto seguinte

Descrição
Fale Conosco

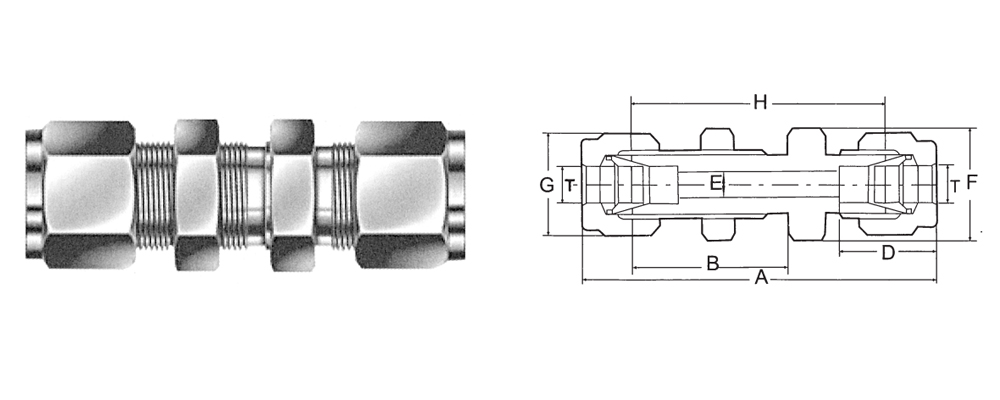

(MÉTRICO)

NÚMERO DE CATÁLOGO	D.E. DO TUBO	A	B	D	E	F	G	H	TAMANHO DO FURO DO PAINEL	PAINEL MÁXIMO DE ESPESSURA
BU-3-0	3	52.1	24.6	13.5	2.4	12	12	38.1	8.3	11.2
BU-4-0	4	53.8	25.4	13.7	3	14	12	40.4	9.9	11.2
BU-6-0	6	58.5	26.2	15.8	4.8	16	14	42.9	11.5	102
BU-8-0	8	61.4	28.6	16.7	6.4	19	16	46	13.1	11.2
BU-10-0	10	63.7	29.4	19.6	7.9	22	19	48.5	16.3	11.2
BU-12-0	12	72.4	31.8	23.8	9.5	24	22	50.8	19.5	12.7
BU-14-0	14	73.9	32.5	24.8	11.1	27	27	52.3	22.8	12.7
BU-15-0	15	73.1	32.5	24.4	11.9	27	27	52.3	22.8	12.7
BU-16-0	16	73.1	32.5	24.4	12.7	27	27	52.3	22.8	12.7
BU-18-0	18	80.3	37.3	24.8	15.1	30	30	58.7	26	16.8
BU-20-0	20	85.3	42.9	25.5	15.9	35	32	64.3	29	23.9
BU-25-0	25	96.8	45.2	31.7	21.8	40	38	71.4	33.7	19

(FRACIONAL)

BU-01-0	1/8	53.1	24.6	14	2.4	12	12	38.1	8.3	11.2
BU-02-0	1/4	58.5	26.2	15.8	4.8	16	14	42.9	11.5	102
BU-03-0	3/8	62.7	29.5	19.6	7.1	19	17	47.5	14.7	11.2
BU-04-0	1/2	71.2	31.8	23.4	10.4	24	22	50.8	19.5	12.7
BU-05-0	5/8	73.1	32.5	24.4	12.7	27	27	52.3	22.8	12.7
BU-06-0	3/4	79.5	37.3	24.4	15.7	30	30	58.7	26	16.8
BU-08-0	1"	96.8	45.2	31.7	22.4	40	38	71.4	33.7	19
