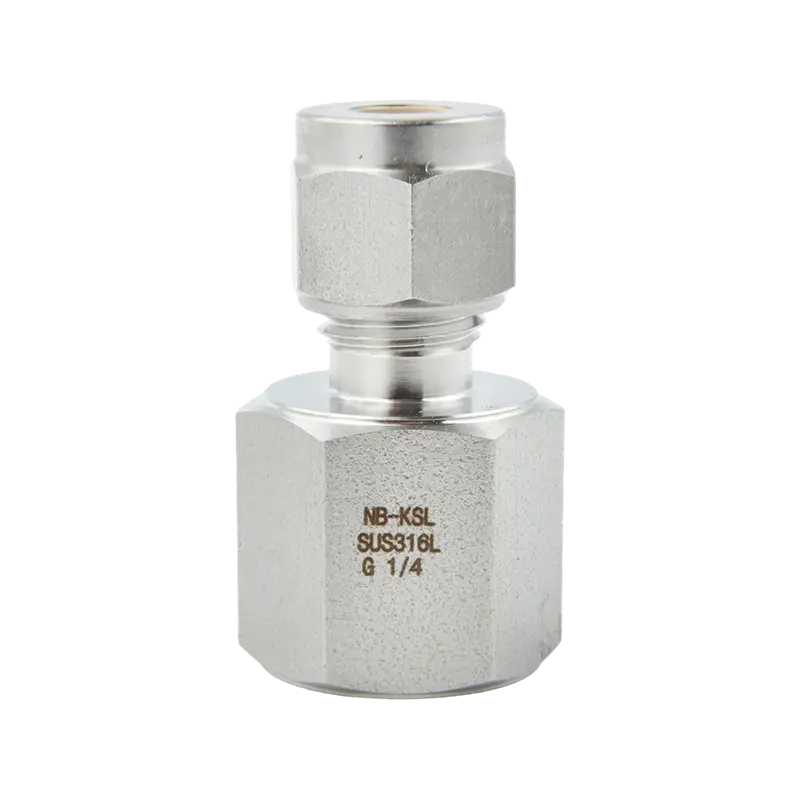

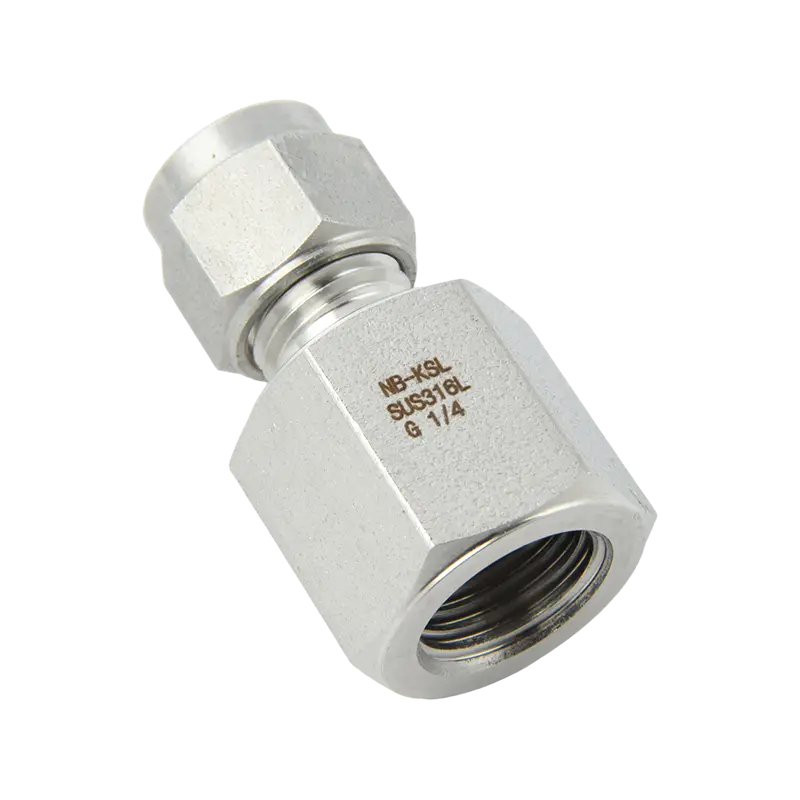

Conector de manômetro de compressão de aço inoxidável 316L

Name: Conector de manômetro de compressão de aço inoxidável 316L
Rating: 5 (99 reviews)

Projetado especificamente para integrar manômetros, transmissores e outros instrumentos de medição em sistemas de tubulação, este conector de manômetro (também conhecido como adaptador de manômetro) é uma junção crítica. Fabricado em aço inoxidável 316L de alta pureza, serve como elo confiável entre instrumentos de precisão e tubos de alta pressão.

Principais vantagens do produto

Ajuste de precisão de nível de instrumento:
A extremidade roscada fêmea é otimizada para interfaces de manômetros (como roscas G/Paralela ou NPT). Geralmente apresenta um design de fundo plano para acomodar arruelas de vedação, garantindo fácil orientação do medidor e vedação estanque.

Amortecimento superior de vibração e pulsação:
A tecnologia de travamento mecânico de ponteira dupla absorve efetivamente vibrações mecânicas e transientes de pressão dentro da linha. Isto evita o afrouxamento do medidor ou erros de medição causados por vibração, prolongando significativamente a vida útil de instrumentos sensíveis.

Resistência final à corrosão 316L:
O material 316L com baixo teor de carbono oferece excelente resistência à corrosão e ao ataque químico. Seu furo interno de alta limpeza evita o acúmulo de partículas que poderiam contaminar os elementos sensores do instrumento.

Segurança e integridade de alta pressão:
Com uma classificação de pressão projetada de até 6.000 psig, o corpo forjado de peça única oferece uma alta margem de segurança. Garante uma vedação hermética mesmo sob condições de sobrepressão, evitando o vazamento de meios perigosos.

Fale Conosco

ANTERIOR：Conector de rosca interna de encaixe de compressão de aço inoxidável 316L PRÓXIMO：Rosca interna de encaixe de compressão de aço inoxidável 316L através do conector da placa

Descrição
Fale Conosco

(MÉTRICO) Conecta o tubo métrico à rosca paralela ISO (manômetro)

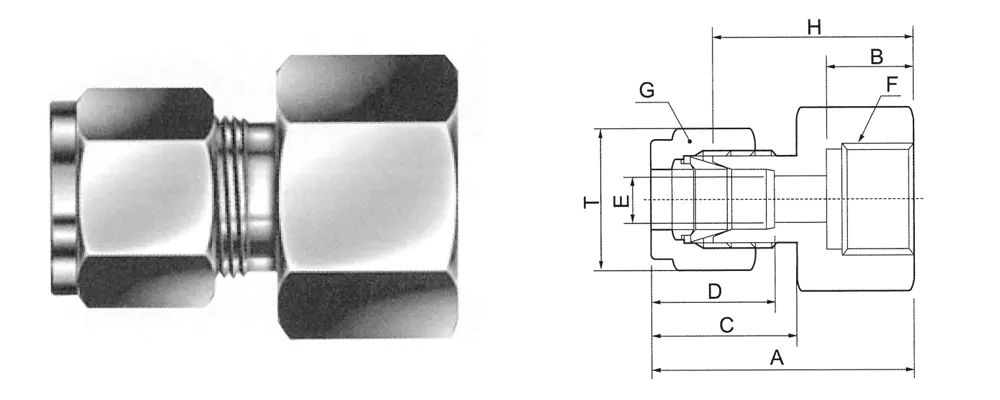

NÚMERO DE CATÁLOGO	T TUBO O.D.	R(PF) FEMININO TAMANHO DO TUBO	A	B	D	E	F	G	H
FCG-3-2G	3	1/8	34	14	13.5	2.4	19	12	27
FCG-6-2G	6	1/4	36.2	14	15.8	4.8	19	14	28.4
FCG-6-3G	6	3/8	38	15	15.8	4.8	22	14	30.2
FCG-6-4G	6	1/2	40.9	19	15.8	4.8	27	14	33.1
FCG-8-2G	8	1/4	38.7	14	16.7	5.5	19	16	31
FCG-8-3G	8	3/8	38.7	15	16.7	6.4	22	16	31
FCG-8-4G	8	1/2	43.5	20	16.7	6.4	27	16	35.8
FCG-10-2G	10	1/4	39.4	14	19.6	5.5	19	19	31.8
FCG-10-3G	10	3/8	39.4	15	19.6	6.5	22	19	31.8
FCG-10-4G	10	1/2	44.2	19	19.6	7	27	19	36.6
FCG-12-2G	12	1/4	42.6	14	23.8	5.5	22	22	31.8
FCG-12-3G	12	3/8	42.6	15	23.8	6.5	22	22	31.8
FCG-12-4G	12	1/2	48.9	19	23.8	7	27	22	38.1
FCG-20-4G	20	1/2	54.7	19	25.5	7	30	32	44.2
FCG-22-4G	20	1/2	54.7	19	25.5	7	30	32	44.2

(FRACIONAL) Conecta o tubo métrico à rosca paralela ISO (manômetro)

FCG-02-1G	1/4	1/8	31.7	10	15.8	4.8	14	14	23.9
FCG-02-2G	1/4	1/4	36.2	14	15.8	4.8	19	14	28.4
FCG-02-3G	1/4	3/8	38	15	15.8	4.8	22	14	30.2
FCG-02-4G	1/4	1/2	40.9	19	15.8	4.8	27	14	33.1
FCG-03-2G	3/8	1/4	39.4	14	19.6	5.5	19	17	31.8
FCG-03-3G	3/8	3/8	44.2	15	19.6	6.5	22	17	36.6
FCG-03-4G	3/8	1/2	44.2	19	19.6	7	27	17	36.6
FCG-04-2G	1/2	1/4	42	14	23.4	5.5	22	22	31.8
FCG-04-3G	1/2	3/8	42	15	23.4	6.5	24	22	31.8
FCG-04-4G	1/2	1/2	48.3	19	23.4	7	27	22	38.1

(FRACIONAL) Conecta o tubo métrico à rosca paralela ISO (manômetro)

FC-3-M14*1,5	3	M14x1,5	34	15	13.5	2.4	19	12	27
FC-6-M14*1,5	6	M14x1,5	38	15	15.8	4.8	19	14	30.2
FC-8-M14*1,5	8	M14x1,5	37.8	15	16.7	5.5	19	16	31
FC-10-M14*1,5	10	M14x1,5	39.4	15	19.6	5.5	19	19	31.8
FC-12-M14*1,5	12	M14x1,5	42.6	15	23.8	5.5	22	22	31.8
FC-6-M16*1,5	6	M16x1,5	38	16	15.8	6.5	22	14	30.2
FC-8-M16*1,5	8	M16x1,5	38.7	16	16.7	6.4	22	16	31
FC-10-M16*1,5	10	M16x1,5	39.4	16	19.6	6.4	22	19	31.8
FC-12-M16*1,5	12	M16x1,5	42.6	16	23.8	6.5	22	22	31.8
FC-8-M18*1,5	8	M18x1,5	41.3	16	16.7	6.4	24	16	33.6
FC-12-M18*1,5	12	M18x1,5	44.4	16	23.8	7	24	22	33.6
FC-6-M20*1,5	6	M20x1,5	40.3	16	15.8	4.8	27	14	32.5
FC-8-M20*1,5	8	M20x1,5	41.2	16	16.7	6.4	27	16	33.5
FC-10-M20*1,5	10	M20x1,5	42.1	16	19.6	7	27	19	34.5
FC-12-M20*1,5	12	M20x1,5	45.3	16	23.8	7	27	22	34.5
