Cotovelo de rosca externa com encaixe de compressão em aço inoxidável 316L

Página inicial / Produtos / Acessórios para tubos de aço inoxidável / Tubo para tubo macho / Cotovelo de rosca externa com encaixe de compressão em aço inoxidável 316L

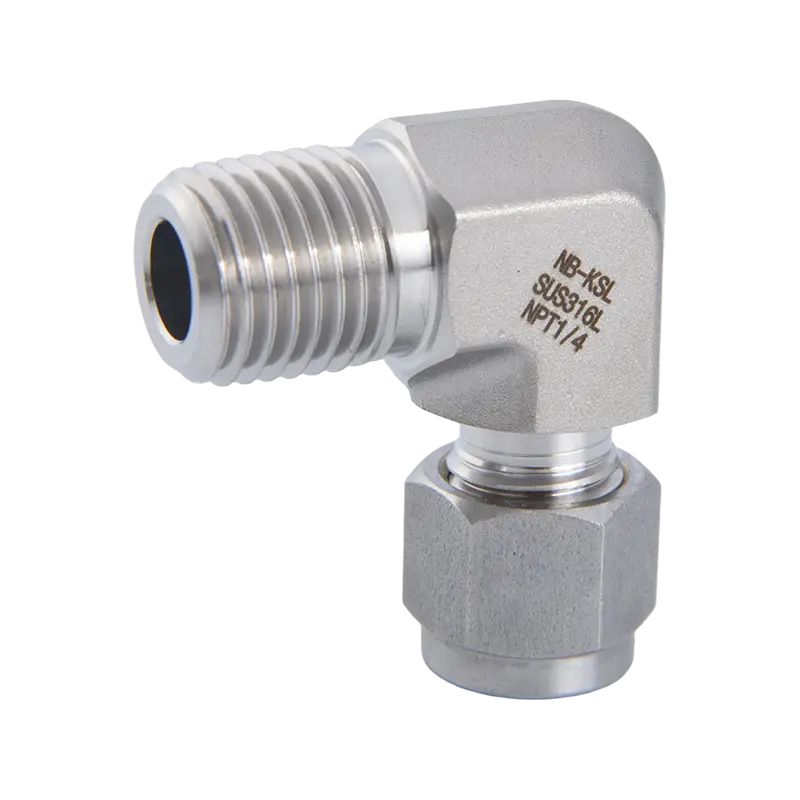

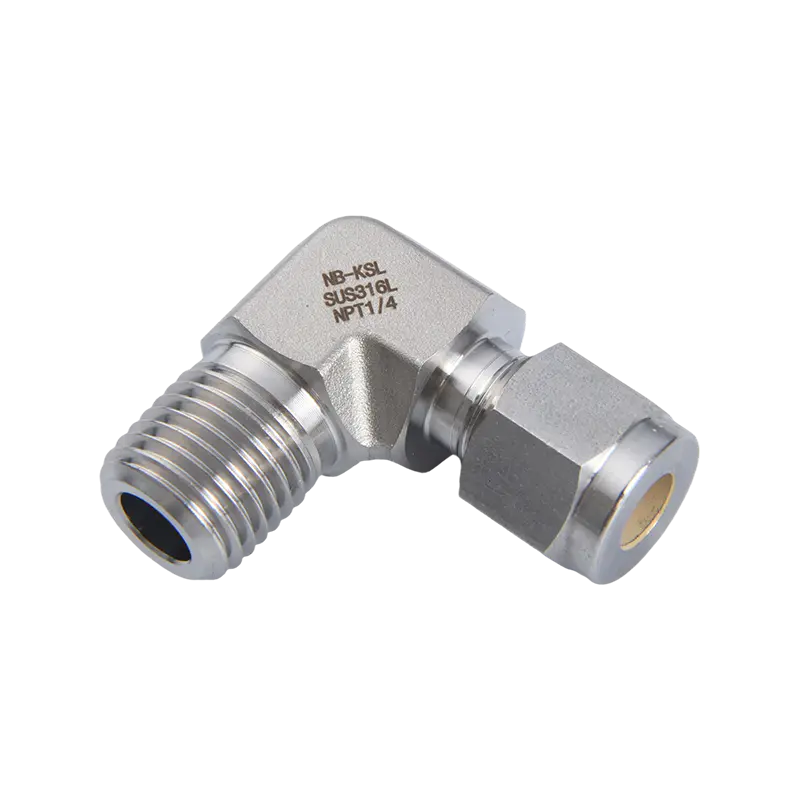

Cotovelo de rosca externa com encaixe de compressão em aço inoxidável 316L

Principais vantagens dos cotovelos masculinos de compressão de aço inoxidável 316L
O cotovelo macho de compressão em aço inoxidável 316L é um encaixe direcional essencial em sistemas de instrumentação. É usado principalmente para conectar tubos em um ângulo de 90 graus a equipamentos com portas roscadas internas, como manômetros, sensores e válvulas.

1. Layout direcional compacto de 90°
Otimização de Espaço: Em gabinetes apertados ou redes de tubulação densas, o design do cotovelo permite que a tubulação gire perto da parede do equipamento. Isto economiza drasticamente espaço de instalação e cria um layout de sistema mais limpo e profissional.
Redução do estresse: Em comparação com a flexão forçada do próprio tubo, o uso de um cotovelo forjado com precisão elimina o estresse mecânico na curva, evitando a fadiga do tubo e possíveis falhas.

2. Durabilidade superior do material 316L
Pioneiro em resistência à corrosão: O grau “L” (baixo carbono) do aço inoxidável 316 é excelente na resistência à corrosão por picadas e frestas. Sua vida útil excede em muito o aço inoxidável 304 padrão, especialmente em ambientes ricos em cloretos (costeiros) ou meios químicos agressivos.
Resiliência de alta pressão e alta temperatura: Mantém a estabilidade do material sob ciclos térmicos extremos, garantindo que o corpo do encaixe não rache devido à expansão e contração térmica.

3. Corpo forjado de precisão para máxima resistência
Construção de peça única: Cotovelos de alta qualidade são fabricados usando um processo de corpo forjado em vez de serem soldados ou montados. Esta estrutura forjada elimina bolhas internas e porosidade, garantindo alta resistência à ruptura sob condições de alta pressão (até 6.000 psi).
Fluxo interno suave: O caminho do fluxo interno é usinado com precisão com uma transição suave no canto para minimizar a turbulência do fluido e a queda de pressão.

4. Vedação de “seguro duplo” à prova de gás
Extremidade de compressão: O design clássico de ponteira dupla usa a ponteira frontal para vedação e a ponteira traseira para fixação, proporcionando uma vedação metal com metal à prova de gás.
Extremidade roscada: A extremidade da rosca macho (NPT, BSPT, etc.) é retificada com precisão. Quando usado com selante de rosca ou fita PTFE, obtém-se uma conexão sólida que resiste a vibrações operacionais de longo prazo.

5. Fácil instalação com design anti-gripagem
Roscas Endurecidas: As roscas passam por um processo de endurecimento superficial para evitar efetivamente o desgaste da rosca durante a instalação, permitindo múltiplas desmontagens e remontagens.
Montagem padronizada: Não são necessárias ferramentas especiais ou soldagem. Uma chave simples apertada com o número especificado de voltas garante sempre conexões consistentes e seguras.

Contact Us Fale Conosco
ANTERIOR：Rosca externa de encaixe de compressão de aço inoxidável 316L através do conector da placa PRÓXIMO：T lateral de rosca externa com encaixe de compressão de aço inoxidável 316L
  • Descrição
  • Fale Conosco

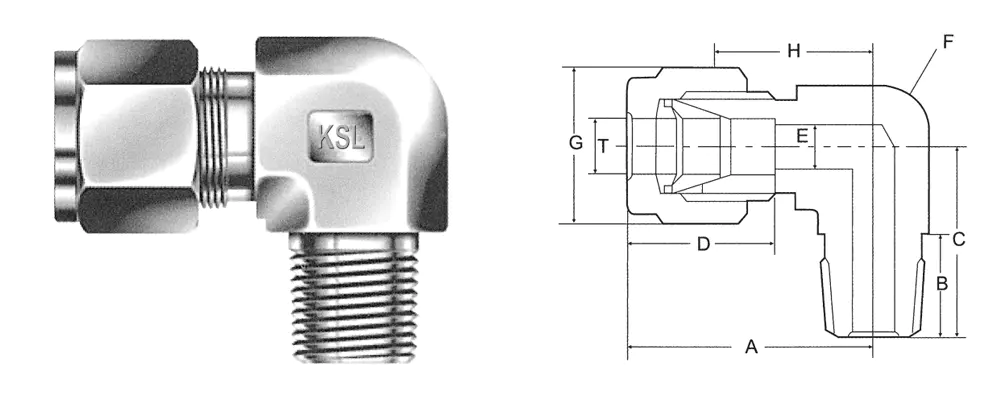

(MÉTRICO)

NÚMERO DE CATÁLOGO

T TUBO O.D.

TAMANHO DO TUBO MASCULINO PT-NPT

A

B

C

D

E

F

K

G

H

EU-3-1

3

1/8

25.6

10

19.1

13.5

2.4

12.7

4.8

12

18.6

EU-3-2

3

1/4

25.6

14

23.2

13.5

2.4

15

7.1

12

18.6

EU-4-1

4

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

EU-4-2

4

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

EU-6-1

6

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

EU-6-2

6

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

EU-6-3

6

3/8

302

14

26

15.8

4.8

17.5

9.5

14

22.4

EU-6-4

6

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

EU-8-1

8

1/8

29

10

21.1

16.7

6.4

15

4.8

16

21.3

EU-8-2

8

1/4

29

14

23.2

16.7

6.4

15

7.1

16

21.3

EU-8-3

8

3/8

30.8

14

26

16.7

6.4

17.5

9.5

16

23.1

EU-8-4

8

1/2

32.8

19

33

16.7

6.4

20.6

11.9

16

25.1

EU-10-1

10

1/8

31.5

10

21.9

19.6

7.9

17

4.8

19

23.9

EU-10-2

10

1/4

31.5

14

26

19.6

7.9

17.5

7.1

19

23.9

EU-10-3

10

3/8

31.5

14

26

19.6

7.9

17.5

9.5

19

23.9

ME-10-4

10

1/2

33.5

19

33

19.6

7.9

20.6

11.9

19

25.9

ME-12-1

12

1/8

36.7

10

25.7

23.8

9.5

21

4.8

22

25.9

ME-12-2

12

1/4

36.7

14

28

23.8

9.5

20.6

7.1

22

25.9

ME-12-3

12

3/8

36.7

14

28

23.8

9.5

20.6

9.5

22

25.9

ME-12-4

12

1/2

36.7

19

33

23.8

9.5

20.6

11.9

22

25.9

ME-12-6

12

3/4

40.5

19

38.8

23.8

9.5

28

15.9

22

29.7

ME-12-8

12

1"

45.6

22

46.5

23.8

9.5

34.5

21.5

22

34.8

ME-14-3

14

3/8

38.7

14

29

24.8

11.1

23

9.5

27

27.9

ME-14-4

14

1/2

38.7

17

32

24.8

11.1

23

11.9

27

27.9

ME-14-6

14

3/4

40.5

19

38.8

24.8

11.1

28

15.9

27

29.7

ME-15-3

15

3/8

38.3

14

29

24.4

11.9

23

9.5

27

27.9

ME-15-4

15

1/2

38.3

17

32

24.4

11.9

23

11.9

27

27.9

ME-15-6

15

3/4

40.1

19

38.8

24.4

11.9

28

15.9

27

29.7

ME-16-3

16

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-16-4

16

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME-16-6

16

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-18-3

18

3/8

39.3

13.5

30

24.8

15.1

28

9.5

30

28.5

ME-18-4

18

1/2

40.5

17

36.8

24.8

15.1

28

11.9

30

29.7

ME-18-6

18

3/4

40.5

19

38.8

24.8

15.1

28

15.9

30

29.7

ME-20-4

20

1/2

42.5

19

38.5

25.5

15.9

32

11.9

32

32

ME-20-6

20

3/4

42.5

19

38.5

25.5

15.9

32

15.9

32

32

ME-22-4

22

1/2

42.5

19

38.5

25.5

18.3

32

11.9

32

32

ME-22-6

22

3/4

42.5

19

38.5

25.5

18.3

32

15.9

32

32

ME-22-8

22

1"

46

22

46.5

25.5

18.3

34.5

21.5

32

35.5

ME-25-4

25

1/2

49.5

19

41.7

31.7

21.8

34.5

11.9

38

36.8

ME-25-6

25

3/4

49.5

19

41.7

31.7

21.8

34.5

15.9

38

36.8

ME-25-8

25

1

49.5

22

46.5

31.7

21.8

34.5

21.5

38

36.8


(FRACIONAL)

NÚMERO DE CATÁLOGO

T TUBO O.D.

TAMANHO DO TUBO MASCULINO PT-NPT

A

B

C

D

E

F

K

G

H

ME- 01-1

1/8

1/8

26.1

10

19.1

14

2.4

12.7

4.8

12

18.6

ME-01-2

1/8

1/4

26.1

14

23.2

14

2.4

15

7.1

12

18.6

ME- 015- 1

16/03

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

ME-015-2

16/03

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

ME- 02- 1

1/4

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

ME-02-2

1/4

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

ME- 02- 3

1/4

3/8

30.2

14

26

15.8

4.8

17.5

9.5

14

22.4

ME-02-4

1/4

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

ME-03- 1

3/8

1/8

28.9

10

21.1

19.6

7.1

15

4.8

17

21.3

ME-03-2

3/8

1/4

28.9

14

24.2

19.6

7.1

15

7.1

17

21.3

ME-03- 3

3/8

3/8

31.5

14

26

19.6

7.1

17.5

9.5

17

23.9

ME-03-4

3/8

1/2

33.5

19

33

19.6

7.1

20.6

11.9

17

25.9

ME- 04-1

1/2

1/8

36.1

10

25.7

23.4

10.4

20.6

4.8

22

25.9

ME-04-2

1/2

1/4

36.1

14

28

23.4

10.4

20.6

7.1

22

25.9

ME- 04-3

1/2

3/8

36.1

14

28

23.4

10.4

20.6

9.5

22

25.9

ME-04-4

1/2

1/2

36.1

19

33

23.4

10.4

20.6

11.9

22

25.9

ME-04-6

1/2

3/4

39.9

19

38.8

23.4

10.4

28

15.9

22

29.7

ME-04-8

1/2

1 "

45

22

46.5

23.4

10.4

34.5

21.5

22

34.8

ME- 05- 3

5/8

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-05-4

5/8

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME- 05- 6

5/8

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-06-3

3/4

3/8

40.1

14

33.8

24.4

15.7

28

9.5

30

29.7

ME- 06- 4

3/4

1/2

40.1

17

36.8

24.4

15.7

28

11.9

30

29.7

ME-06-6

3/4

3/4

40.1

19

38.8

24.4

15.7

28

15.9

30

29.7

ME- 06-8

3/4

1 "

45.2

22

46.5

24.4

15.7

34.5

21.5

30

34.8

ME-08-4

1 "

1/2

49.5

19

41.7

31.7

22.4

34.5

11.9

38

36.8

ME- 08-6

1 "

3/4

49.5

19

41.7

31.7

22.4

34.5

15.9

38

36.8

ME-08-8

1 "

1 "

49.5

22

46.5

31.7

22.4

34.5

21.5

38

36.8


(FRACIONAL)

NÚMERO DE CATÁLOGO

T TUBO O.D.

TAMANHO DO TUBO MASCULINO G-NPT

A

B

C

D

E

F

K

G

H

ME- 01-01-G

1/8

1/8

26.1

7.1

20.1

14

2.4

15

4.8

12

18.6

ME-02-01-G

1/4

1/8

27.4

7.1

20.1

15.8

4.8

15

4.8

14

19.6

ME- 02-02-G

1/4

1/4

30.7

11.2

25.2

15.8

4.8

17.5

6.4

14

22.9

ME-02-03-G

1/4

3/8

31.7

12

25.9

15.8

4.8

21

7.9

14

23.9

ME- 02-04-G

1/4

1/2

35.5

14.2

37.2

15.8

4.8

28

11.9

14

27.7

ME-03-01-G

3/8

1/8

28.9

7.1

20.1

19.6

7.1

15

4.8

17

21.3

ME- 03-06-G

3/8

3/4

42.1

15.7

41.7

19.6

7.1

35

15.9

17

34.5

ME-04-02-G

1/2

1/4

36.1

11.2

26

23.4

10.4

21

13.2

22

25.9

M3-04-03- G

1/2

3/8

36.1

11.2

25.9

23.4

10.4

21

7.9

22

25.9

ME-04-04-G

1/2

1/2

39.9

14.2

37.2

23.4

10.4

28

11.9

22

29.7

ME-08-06-G

1 "

3/4

49.5

15.7

41.7

31.7

22.4

35

15.9

38

36.8

Todas as dimensões estão em mulímetros, salvo indicação em contrário, apenas para referência sujeita a alterações.
