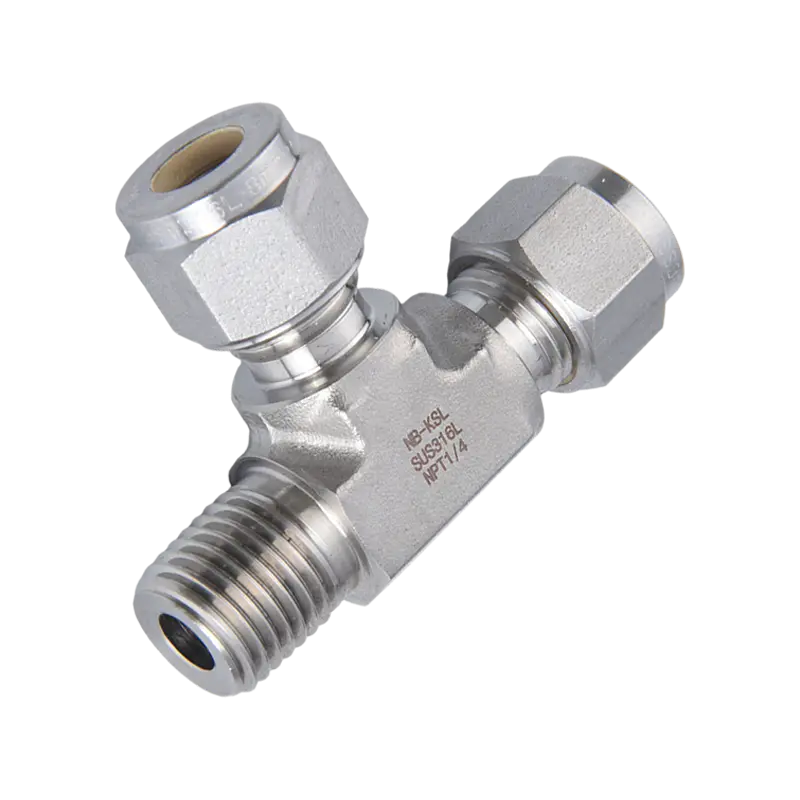

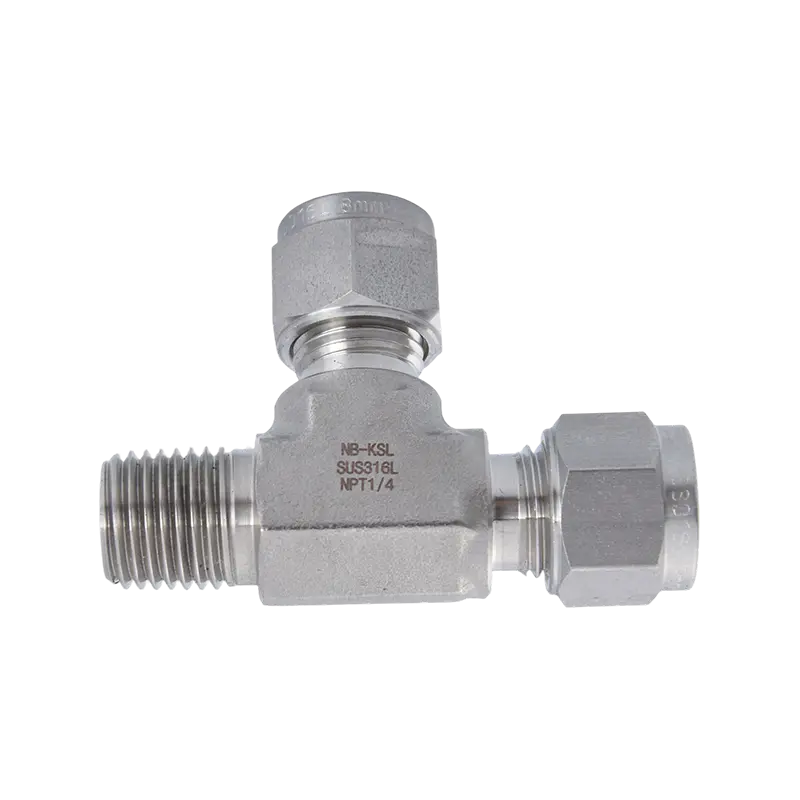

T lateral de rosca externa com encaixe de compressão de aço inoxidável 316L

Name: T lateral de rosca externa com encaixe de compressão de aço inoxidável 316L
Rating: 5 (99 reviews)

Campos de aplicação primários de camisetas laterais masculinas de aço inoxidável 316L
Um T lateral macho apresenta uma configuração específica: uma porta no trecho é uma rosca de tubo macho, enquanto a outra porta de trecho e a porta de ramificação são conexões de tubo de compressão. Esse design é essencial para cenários de “acesso ao terminal com ramificação”.

1. Instrumentação e Controle de Processos
Esta é a aplicação mais comum para o tee lateral masculino.

Estações de monitoramento de pressão: A extremidade roscada macho é aparafusada diretamente na porta fêmea de uma linha de processo principal ou recipiente, enquanto as portas laterais e de execução se conectam a manômetros, transmissores ou linhas de amostragem.
Integração de Sensores: É utilizada para introduzir sondas de temperatura ou sensores de fluxo em um sistema através do ramal lateral sem interromper o fluxo linear do tubo principal.

2. Indústria de hidrogênio e gás de alta pressão
Devido à excelente resistência à fragilização por hidrogênio e à classificação de alta pressão de 316L:

Painéis de reabastecimento de hidrogênio: permitem distribuição de hidrogênio de alta pressão e acesso a equipamentos em espaços altamente confinados.
Coletores de cilindros de gás: usados para encadear vários cilindros em série, onde a rosca macho se conecta diretamente ao coletor do coletor enquanto as extremidades de compressão ligam as linhas de cilindros individuais.

3. Fabricação de semicondutores e células solares
Aproveitando alta limpeza e design compacto:

Gabinetes de Gás: Usados em sistemas de fornecimento de gás especial (por exemplo, Silano, Amônia) para desviar o gás de uma válvula de fornecimento principal para múltiplas câmaras de processo.
Sistemas de entrega de produtos químicos: Atua como um hub para conectar as linhas de abastecimento principais aos ramais ao transportar reagentes químicos de alta pureza.

4. Equipamentos Laboratoriais e Analíticos
Sistemas de Cromatografia Gasosa (GC): Facilita a mistura ou divisão de gases transportadores e amostras dentro de caminhos de gás de precisão.
Configurações de autoclave e reator: A extremidade macho geralmente é montada diretamente na tampa do reator, enquanto as duas extremidades de compressão servem como portas de entrada e exaustão/alívio.

5. Engenharia Offshore e Petroquímica
Loops de amostragem resistentes à corrosão: o grau 316L resiste à névoa salina marinha e à corrosão. Tees laterais machos são frequentemente usados em painéis de amostragem para extrair fluido de uma linha principal para monitoramento em tempo real.
Sistemas de Controle Hidráulico: Ideal para ramificação de linhas de óleo em Unidades Hidráulicas (HPUs) compactas.

Fale Conosco

ANTERIOR：Cotovelo de rosca externa com encaixe de compressão em aço inoxidável 316L PRÓXIMO：T de ramo de rosca externa com encaixe de compressão de aço inoxidável 316L

Descrição
Fale Conosco

(MÉTRICO)

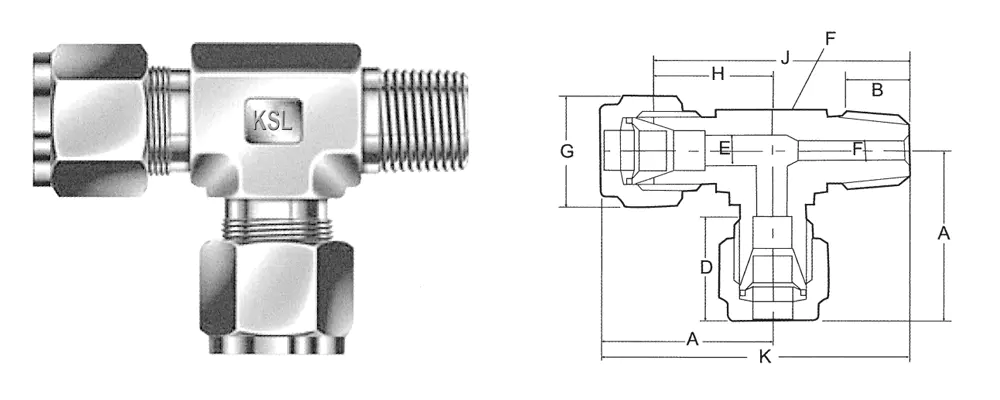

NÚMERO DE CATÁLOGO	TUBO T OD	PT-NPT MACHO TAMANHO DO TUBO	A	B	D	E	E1	F	G	H	J	K
M RT-4-1	4	1/8	25.7	10	13.7	3	4.8	12.7	12	19	38.6	45.3
MRT-4-2	4	1/4	27.5	14	13.7	3	7.1	16	12	20.8	44.8	51.5
MRT-6-1	6	1/8	274	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-6-2	6	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
M RT-6-3	6	3/8	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-6-4	6	12	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-8-1	8	1/8	30.1	10	16.7	6	4.8	16	16	22.4	43.4	51.1
MRT-8-2	8	1/4	30.1	14	16.7	6	6	16	16	22.4	46.4	54.1
MRT-8-3	8	3/8	30.8	19	16.7	6.4	9.5	17.5	16	23.1	47.6	55.3
MRT-8-4	8	1/2	32.7	19	16.7	6.4	11.9	20.6	16	24.9	57.9	65.7
M RT-10-1	10	1/B	31.5	10	19.6	7.9	4.8	17.5	19	23.9	46.4	54
MRT-10-2	10	1/4	31.5	14	19.6	7.9	7.1	17.5	19	23.9	48.9	56.5
MRT-10-3	10	3/8	31.5	14	19.6	7.9	7.9	17.5	19	23.9	48.9	56.5
MRT-10-4	10	12	33.5	19	19.6	7.9	11.9	20.6	19	25.9	58.9	66.5
MRT-12-2	12	114	36.7	14	23.8	9.5	7.1	20.6	22	25.9	54.1	64.9
MRT-12-3	12	3/8	36.7	14	23.8	9.5	9.5	20.6	22	25.9	54.1	64.9
MRT-12-4	12	1/2	36.7	19	23.8	9.5	9.5	20.6	22	25.9	58.9	69.7
MRT-12-6	12	3/4	38.8	19	23.8	9.5	157	28	22	28	64.8	75.6
MRT-14-3	14	3/8	39.5	14	24.8	11.1	9.5	23	27	28.7	57.7	68.5
M RT-14-4	14	1/2	39.5	19	24.8	11.1	11.1	23	27	28.7	627	73.5
M RT-14-6	14	3/4	38.8	19	24.8	11.1	15.7	28	27	28	64.8	75.6
MRT-16-3	16	3/8	39.1	14	24.4	127	9.5	22	27	28.7	57.7	68.1
M RT-16-4	16	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
M RT-16-6	16	3/4	38.4	19	24.4	127	157	28	27	28	64.8	75.2
MRT-18-3	18	3/8	38.8	14	24.8	15.1	9.5	28	30	28	60.5	71.3
MRT-18-4	18	1/2	38.8	19	24.8	15.1	11.9	28	30	28	64.8	75.6
M RT-18-6	18	3/4	38.8	19	24.8	15.1	15.1	28	30	28	64.8	75.6
MRT-20-4	20	12	46	19	25.5	15.9	11.9	34.5	32	35.5	77.2	87.7
M RT-20-6	20	3/4	46	19	25.5	15.9	159	34.5	32	35.5	77.2	87.7
MRT-22-4	22	12	46	19	25.5	18.3	11.9	34.5	32	35.5	77.2	87.7
M RT-22-6	22	3/4	46	19	25.5	18.3	157	34.5	32	35.5	77.2	87.7
MRT-25-4	25	1/2	49.5	19	31.7	21.8	11.9	34.5	38	36.8	78.5	91.2
MRT-25-6	25	34	49.5	19	31.7	21.8	15.7	34.5	38	36.8	78.5	91.2
MRT-25-8	25	1	49.5	22	31.7	21.8	21.8	34.5	38	36.8	81.3	94

(FRACIONAL)

MRT-01-1	1/8	1/8	26.1	10	14	2.4	4.8	12.7	12	18.6	38.2	45.7
MRT-01-2	1/8	1/4	28	14	14	2.4	6	16	12	20.5	44.5	52
MRT-02-1	1/4	1/8	27.4	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-02-2	1/4	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
MRT-02-3	1/4	3 /B	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-02-4	1/4	1/2	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-03-1	38	1/8	30.7	10	19.6	7.1	4.8	16	17	23.1	44.1	51.7
M RT-03-2	38	114	30.7	14	19.6	7.1	7.1	16	17	23.1	47.1	54.7
MRT-03-3	38	3/B	30.7	14	19.6	7.1	7.1	16	17	23.1	47.6	55.2
M RT-03-4	38	1/2	33.5	19	19.6	7.1	11.9	20.6	17	25.9	58.9	66.5
MRT-04-2	1/2	114	36.1	14	23.4	10.4	7.1	20.6	22	25.9	54.1	64.3
MRT-04-3	1/2	3/B	36.1	14	23.4	10.4	9.5	20.6	22	25.9	54.1	64.3
M RT-04-4	1/2	1/2	36.1	19	23.4	10.4	10.4	20.6	22	25.9	58.9	69.1
M RT-04-6	1/2	314	382	19	23.4	10.4	15.7	28	22	28	64.8	75
MRT-05-3	58	3/8	39.1	14	24.4	12.7	9.5	22	27	28.7	57.7	68.1
M RT-05-4	5/8	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
MRT-05-6	5V8	3/4	384	19	24.4	12.7	15.7	28	27	28	64.8	75.2
MRT-06-4	34	1/2	38.4	14	24.4	15.7	11.9	28	30	28	64.8	75.2
M RT-06-6	34	3/4	38.4	19	24.4	15.7	15.7	28	32	28	64.8	75.2
M RT-08-6	1"	3/4	49.5	19	31.7	22.4	15.9	34.5	38	36.8	78.5	91.2
MRT-08-8	1"	1/1	49.5	22	31.7	22.4	224	34.5	38	36.8	81.3	94

Todas as dimensões estão em milímetros, salvo indicação em contrário, apenas para referência sujeita a alterações.
